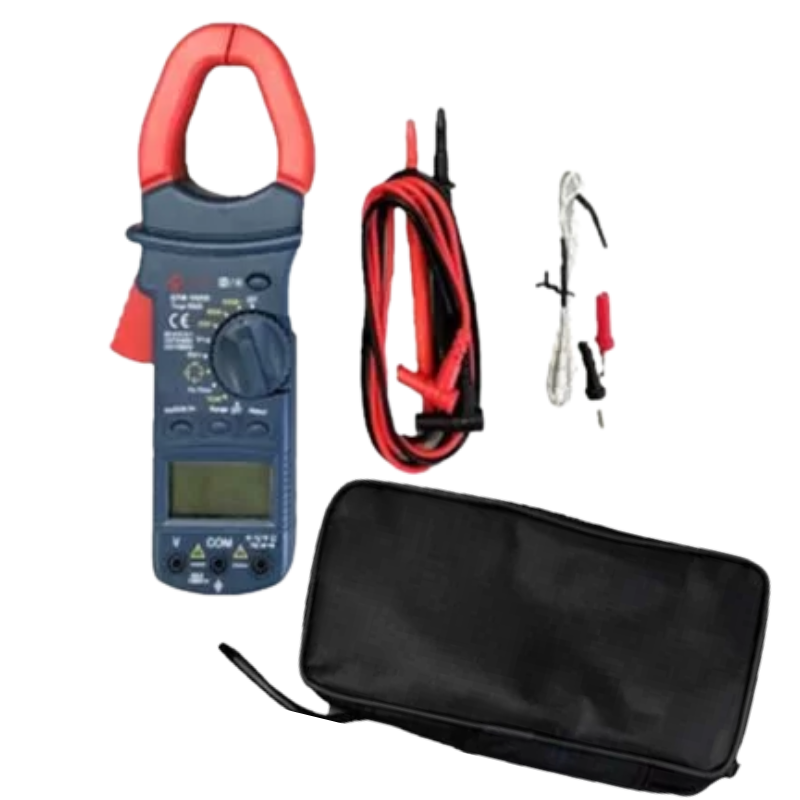

Pinza amperimetrica

Una pinza amperimétrica es un instrumento de medición que combina un multímetro digital con un sensor de corriente. Su característica principal es que puede medir la intensidad de la corriente eléctrica en un conductor sin necesidad de cortar el circuito o hacer contacto directo con el cable. Esto la hace mucho más segura y eficiente que un amperímetro tradicional.

¿Cómo funciona?

El funcionamiento de una pinza amperimétrica se basa en el principio de que una corriente eléctrica crea un campo magnético a su alrededor. ⚡️ La "pinza" o tenaza de la herramienta es en realidad un transformador de corriente que detecta ese campo magnético. Cuando rodeas un conductor (un solo cable) con la pinza, el campo magnético induce una pequeña corriente en la bobina interna del dispositivo, la cual se traduce en una lectura de la intensidad de la corriente en la pantalla.

Existen dos tipos principales de pinzas amperimétricas:

• De transformador de corriente: Miden únicamente corriente alterna (CA). Son las más comunes.

• De efecto Hall: Miden tanto corriente alterna (CA) como corriente continua (CC).

¿Para qué se usa?

La pinza amperimétrica es una herramienta versátil, ideal para electricistas y técnicos. Sus usos más comunes son:

• Medición de corriente: Permite medir la intensidad de la corriente en cables sin desconectar el sistema. Es ideal para diagnosticar problemas en instalaciones eléctricas industriales y residenciales.

• Funciones de multímetro: La mayoría de los modelos modernos también pueden medir otras magnitudes como:

  • Voltaje (tensión)

  • Resistencia

  • Frecuencia

  • Continuidad (para verificar si un circuito está completo)

• Detección de problemas: Ayuda a identificar fugas de corriente o consumos anormales en circuitos, lo que es muy útil para solucionar problemas en electrodomésticos, sistemas de climatización o incluso en el cableado de un automóvil.

En resumen, la pinza amperimétrica es una herramienta esencial que combina seguridad y comodidad, permitiendo realizar mediciones eléctricas sin interrumpir el funcionamiento del circuito.

Puedes ver un video sobre cómo usar una pinza amperimétrica en el siguiente enlace: Cómo usar una pinza amperimétrica y todas sus funciones para principiantes. Este video es relevante porque muestra cómo utilizar las diferentes funciones de una pinza amperimétrica para medir corriente, voltaje y otras magnitudes.
