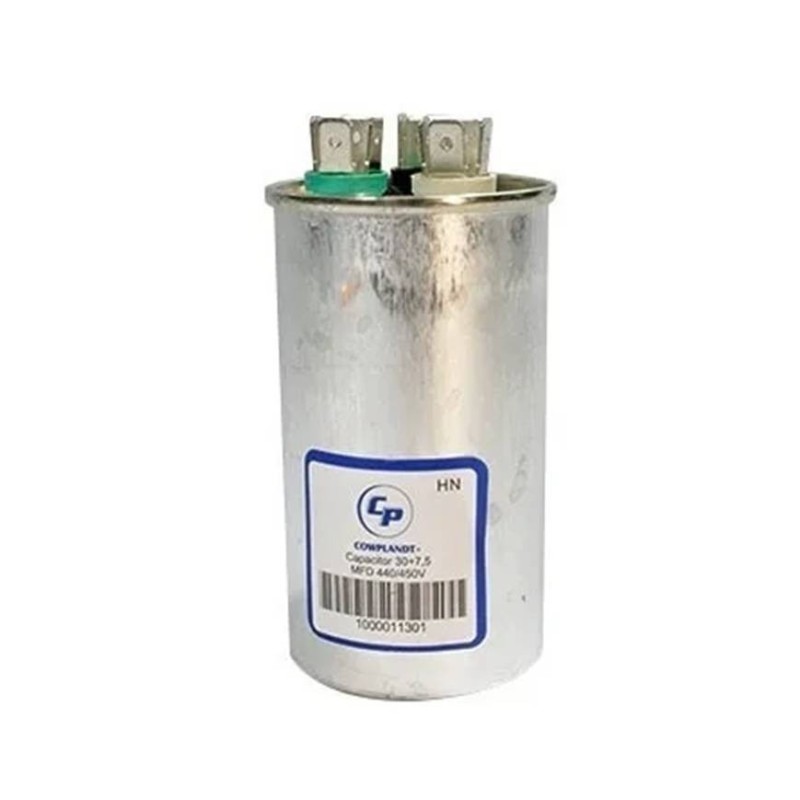

Capacitor arranque 30+7.5 mfd

Un capacitor de arranque o condensador de marcha dual con las especificaciones 30+7.5 MFD es un componente eléctrico utilizado principalmente en sistemas de aire acondicionado y refrigeración. A diferencia de los capacitores sencillos, un capacitor dual tiene dos capacitancias en un solo cuerpo, lo que le permite controlar dos motores o devanados diferentes.

Características de un Capacitor Dual ⚙️

• 30 MFD ($\mu F$): Esta es la capacitancia principal, generalmente conectada al motor del compresor. Proporciona el alto par de arranque necesario para poner en marcha el compresor del aire acondicionado.

• 7.5 MFD ($\mu F$): Esta es la segunda capacitancia, de menor valor, que se utiliza para el motor del ventilador. Este motor necesita menos energía para arrancar y funcionar, por lo que el valor de capacitancia es menor.

• 370/440 VAC: Este rango de voltaje indica que el capacitor puede operar de manera segura en circuitos de corriente alterna (VAC) que manejan entre 370 y 440 voltios.

¿Cómo funciona? ⚡

El capacitor dual simplifica el cableado del sistema de aire acondicionado, ya que un solo componente hace el trabajo de dos. En lugar de tener un capacitor para el compresor y otro para el ventilador, el técnico solo necesita un componente. Las terminales del capacitor están etiquetadas para guiar la conexión:

• "HERM" (o "H"): Se conecta al compresor (hermético).

• "FAN" (o "F"): Se conecta al ventilador.

• "C" (o "COM"): Es la terminal común para ambos devanados.

Esta configuración permite que el capacitor proporcione la energía necesaria a cada motor de forma independiente y eficiente, ayudando a que el sistema funcione correctamente.

Este video explica la diferencia entre un capacitor de arranque y uno de marcha, lo que puede ser útil para entender la función de este componente.
