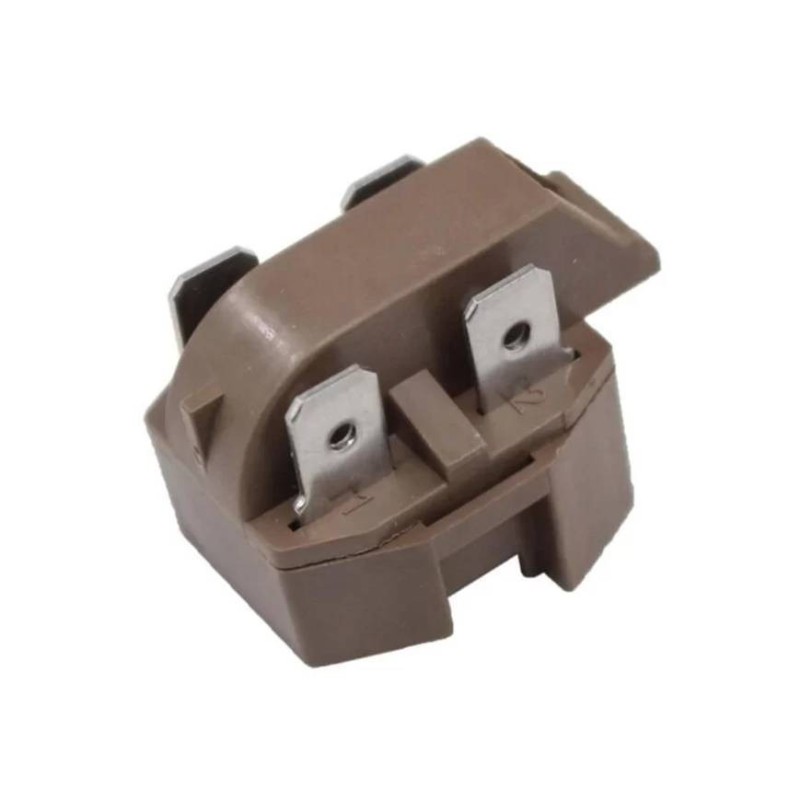

Relay Marron 4 pines ptc

Un relay (o relé) PTC de 4 pines de color marrón es un tipo de dispositivo de arranque para compresores, comúnmente utilizado en refrigeradores, congeladores y aires acondicionados pequeños.

¿Qué es un Relay PTC? ⚡️

• PTC significa "Coeficiente de Temperatura Positivo". Esto se refiere a un termistor, que es una resistencia cuyo valor cambia con la temperatura. En el caso de un PTC, su resistencia aumenta drásticamente cuando la temperatura se eleva.

• Funcionamiento: Este tipo de relé utiliza una pastilla o disco cerámico en su interior. Cuando el compresor arranca, la pastilla está fría, por lo que su resistencia es muy baja. Esto permite que una corriente eléctrica fluya a través del devanado de arranque del motor, lo que le da el impulso inicial.

• Una vez que el motor arranca, la corriente que pasa por la pastilla la calienta rápidamente. Al calentarse, su resistencia aumenta significativamente, hasta el punto de que prácticamente se vuelve un circuito abierto. Esto corta el flujo de corriente hacia el devanado de arranque, dejando que el motor funcione únicamente con el devanado de trabajo (marcha).

Características del modelo específico (marrón de 4 pines) ⚙️

• Color Marrón: El color de la carcasa plástica (marrón en este caso) no es una especificación técnica, pero es una forma de identificar visualmente un modelo específico o un fabricante determinado.

• 4 Pines: Un relé PTC de 4 pines es un modelo diseñado para funcionar en sistemas que requieren un capacitor de marcha. Dos de los pines se conectan a los devanados del motor (uno de marcha y otro de arranque), mientras que los otros dos pines (generalmente los extremos) están diseñados para conectar el capacitor. Esto permite que el capacitor de marcha quede permanentemente en el circuito mientras el motor está funcionando, lo que mejora la eficiencia.

• Compatibilidad: Este tipo de relé es "genérico" y puede ser compatible con una variedad de compresores con potencias que suelen ir desde 1/12 HP hasta 1/2 HP, dependiendo del modelo específico.

A diferencia de un relé electromecánico, un relé PTC no tiene partes móviles, lo que lo hace más silencioso y confiable. Es importante reemplazarlo con un modelo compatible en caso de falla.
