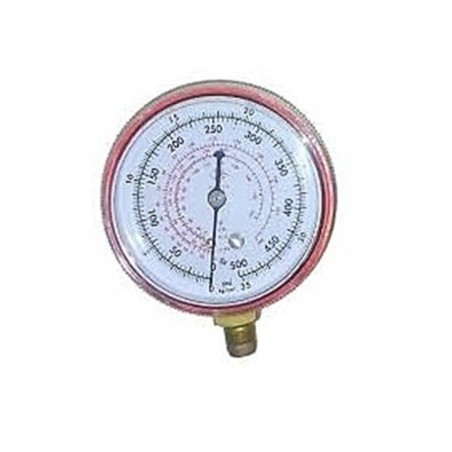

Esfera para Manometro de alta

La esfera de un manómetro de alta, también conocida como escala de alta presión, es la parte del instrumento que permite leer las mediciones de presión positiva en un sistema de refrigeración o aire acondicionado. Es la contraparte del manómetro de baja presión.

Características y función

La función de la esfera de alta presión es mostrar la presión en el lado de descarga del compresor. En los sistemas de refrigeración, esta presión está directamente relacionada con la temperatura a la que el refrigerante libera calor en el condensador.

• Rango de medición: La escala de alta presión está calibrada para presiones mucho más elevadas que el manómetro de baja. Un rango común para un manómetro de alta puede ser de 0 a 500 psi (libras por pulgada cuadrada) o más.

• Escalas de temperatura y refrigerante: Al igual que el manómetro de baja, el de alta presión también suele incluir escalas secundarias que correlacionan la presión con la temperatura de condensación de refrigerantes comunes como el R-22, R-134a y R-410a. Esto es crucial para que un técnico pueda verificar si el sistema está operando a la temperatura de condensación correcta.

• Códigos de colores: La esfera a menudo tiene una zona roja que indica la zona de presión alta y peligrosa, lo que alerta al técnico sobre una posible sobrecarga o un problema de ventilación en el condensador.

Usos y aplicaciones

El manómetro de alta es una herramienta esencial para el diagnóstico y mantenimiento de sistemas. Su esfera permite a los técnicos:

• Verificar la presión de descarga: Una lectura anormalmente alta puede indicar un condensador sucio, un ventilador del condensador defectuoso o una sobrecarga de refrigerante. Una lectura muy baja puede ser señal de una falta de refrigerante o una válvula de expansión defectuosa.

• Cargar el sistema: Se usa en conjunto con el manómetro de baja para asegurar que la cantidad de refrigerante sea la adecuada para el correcto funcionamiento del equipo.

• Diagnosticar problemas de rendimiento: Al comparar las lecturas de presión y temperatura con las especificaciones del fabricante, se pueden identificar problemas como fallas en el compresor, obstrucciones en el circuito o un mal rendimiento del condensador.
